前言

如今，无线充电已经广为人知，不再是一个新鲜词汇，众多行业对这一技术的接受度越来越高，其相比传统的有线插拔、触点方式，优势明显。然而，中大功率无线充电行业应用的众多先行者却对它爱恨交加，虽然认可无线充电的行业应用趋势，但是在实际应用过程中备受“折磨”，甚至还有些“小失落”，安全可靠性是主要原因。

纵观无线充电中大功率行业应用，对充电效率、尺寸、充电距离、认证等方面的讨论较为常见，但这只是方案应用的基本要求。众多方案提供商对一个专业词汇讳莫如深，那就是“FOD”。FOD全称“Foreign Object Detection”，即“异物检测及保护机制”。

目前中大功率无线充电方案能量传输的频率一般在KHz到百KHz范围内，该频率段对常见金属都有涡流加热效应，用一个产品进行说明更加形象，那就是“电磁炉”。然而，无线充电技术追求的是高效的电能传输，而非涡流加热。

无线充电区域内如果有金属异物存在，金属异物会因涡流效应而被持续加热，有损坏设备甚至引发火灾的潜在风险。所以无线充电方案在行业应用中应该避免涡流效应，从而提高传输效率和安全性。

FOD技术在手机无线充电方案中，由于功率较低、充电距离较短，实现难度不大，已被广泛应用。但在几十瓦以上乃至千瓦级别的中大功率行业应用中，目前市面上的无线充电方案都没有完善的FOD保护功能，且各大方案商在市场推广过程中都避免提及这个词汇。原因显而易见，他们的无线充电方案没有FOD功能。中大功率FOD技术壁垒较高，需要深厚的技术沉淀，而磁迹科技已经成为FOD技术领域的佼佼者，一骑绝尘。

磁迹科技FOD技术介绍

磁迹科技采用自主研发的动态扫频技术，人工神经网络技术、功率、距离检测技术及精密软件算法，来实现高灵敏度FOD金属异物检测报警及保护处理机制，目前拥有该类核心专利4项。接下来充电头网为各位解密一下磁迹科技中大功率无线充电方案的FOD功能。

首先将“一角硬币 （直径19mm）”放在待机状态下的发射线圈上，这时指示灯由蓝色待机转为红色快闪报警。验证表明：磁迹无线充电方案具备在通电待机模式下的金属异物检测、保护及报警功能。

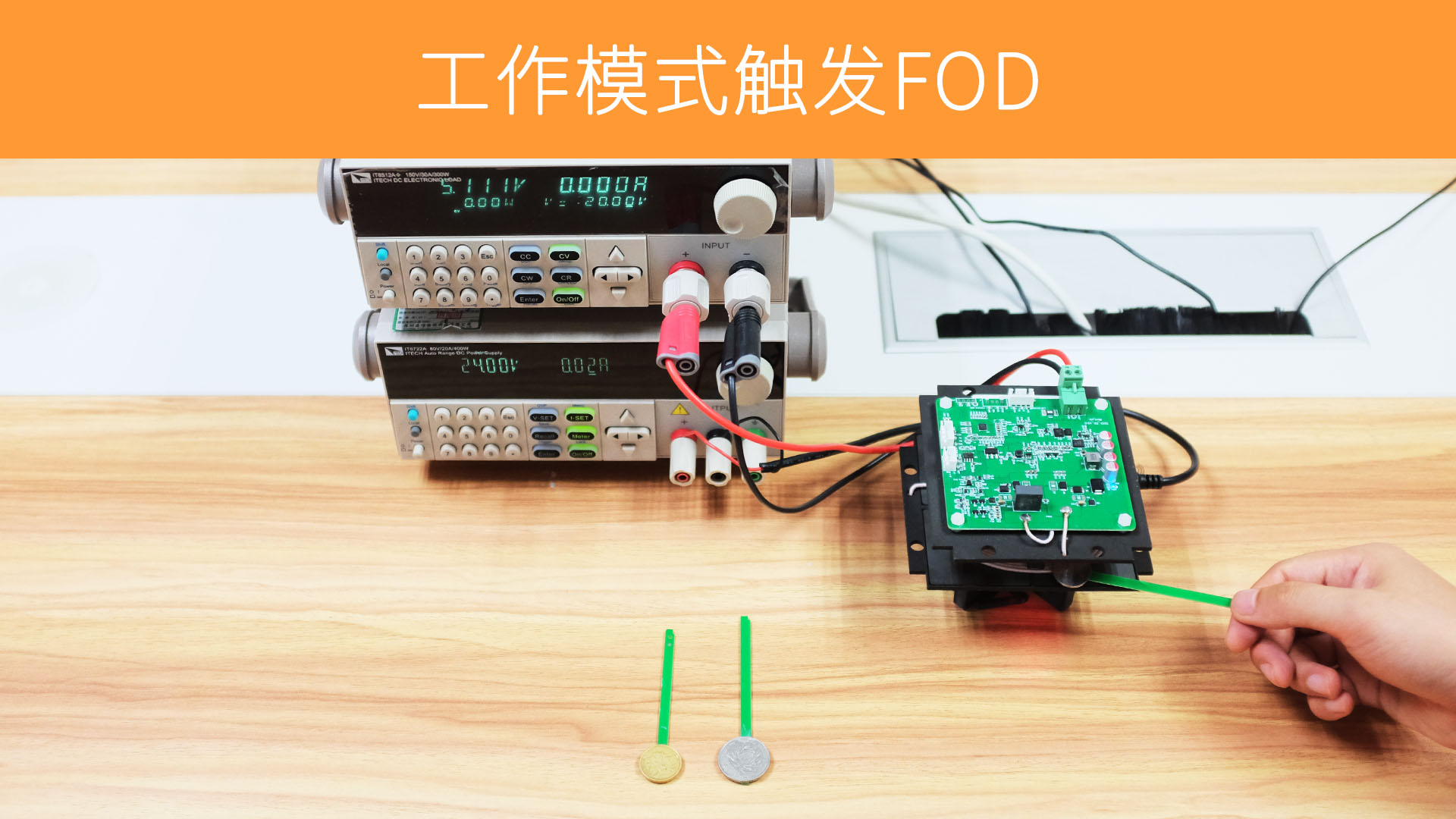

接下来展示在工作模式下的异物检测功能：首先将发射端线圈和接收端线圈间隔25mm放置，并接通直流电源和电子负载，系统处于无线供电工作状态。随后将“一角硬币”置于两个线圈之间。放入硬币后，整个无线充电系统立即停止了电能传输并且报警提示。

静置一段时间后，检测硬币未被加热，表明系统已经检测到金属异物，并触发了保护机制。随后，将硬币从线圈间取出，电源和电子负载工作状态恢复，电能传输恢复，指示灯转换为了蓝色闪烁充电状态，表明硬币移开后，无线充电方案很快恢复了工作状态。

测试表明：针对不同大小硬币，不同充电距离，磁迹科技无线充电方案在上电待机模式和工作模式下都具有高灵敏度FOD金属异物检测及保护功能，详见上表。这在实际应用中能够有效避免无线充电过程中对外部金属加热隐患。

众所周知，无线充电的另一特点是能在各种不同的环境下工作。在磁迹科技软、硬件工程多次调试及测试下，已可以确保水下无线充电仍能正常工作，稳定输出，对于水下作业来说，磁迹科技的无线充电方案无疑是最佳的选择。

因为专注而专业，因为聚焦而方案可靠。磁迹科技致力于无线充电在细分领域的行业应用，方向领域确定后，会在行业调研的基础上，专注解决行业客户产品应用关注的充电参数、尺寸、成本、认证等需求，开发推出的无线充电标准方案都能满足行业产品的批量应用要求。

磁迹科技可提供定制化的无线充电解决方案，功率范围覆盖5W到1000W，可广泛应用于电子产品、个护电器、机器人、电单车、医疗设备、厨房电器、无人机、AGV等行业，产品远销欧美，年出货量10万多套。

继2021年12月TE03电动车/滑板车无线充电方案量产之后，磁迹科技的研发团队经过半年多时间的技术攻关，针对电动工具、移动医疗设备行业产品需求，近日正式量产无线充电标准方案TD01。

TD01 无线充电模组基于磁迹科技核心“松耦合”无线充电技术，可实现 15-30mm 距离内的无线，最大输出 21V/3A，充电效率 91% @ 25mm，具备 FOD 异物检测、过压保护、 过流保护、过温保护、空载保护等功能， 可以确保户内及户外充电的安全性。

同时得益于对产品的精确定义和完善的研发、供应链体系，方案的成本优势明显。在前期的试产推广中，安全可靠性、极高的性价比得到了众多知名品牌客户的高度认可。

磁迹科技，致力于成为全球领先的无线充电方案提供商。磁迹科技一直在路上，真诚欢迎各行业的朋友来电或来访洽谈应用合作。

总结

FOD（Foreign Object Detection）异物检测及保护机制作为保障无线充电传输效率和安全性的重要一环，在方案的实际应用中却往往容易被人们忽视，市面上不少无线充电产品也因为 FOD 机制的不完善，导致实际体验大失所望。

在无线充电市场深耕多年的深圳市磁迹科技有限公司，凭借其在 FOD 领域深厚的技术经验积淀，推出了 TD01 无线充电模组，实现 FOD 技术在中大功率无线充电应用的突破，将电动工具、移动医疗设备等产品的无线充电传输效率和安全性，提升到一个全新高度。
